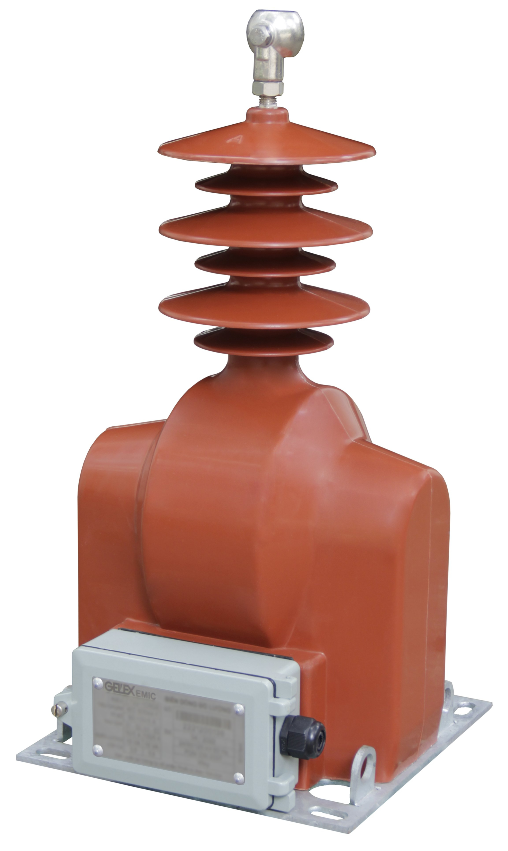

Biến điện áp trung thế 1 pha ngoài trời 10-22kV PTX-1ZHOXX (max 30VA) EM6E01

1. Tổng quan biến điện áp PTx-1ZHOxx EM6E01

PTx-1ZHOxx thuộc nhóm máy biến điện áp trung thế ngoài trời – Outdoor Potential Transformers. Theo tài liệu kỹ thuật EM6E01.07-2025, dòng sản phẩm có các cấp điện áp thiết bị cao nhất 12kV, 17,5kV và 24kV, tương ứng với các ứng dụng trên lưới điện trung thế 10kV, 15kV và 22kV.

Về cấu trúc ký hiệu, “1ZH” thể hiện loại 1 pha 1 sứ, trong khi ký hiệu “O” thể hiện thiết bị sử dụng ngoài trời.

Máy có thể được thiết kế với một hoặc hai tỷ số biến áp. Khi sử dụng cấu hình hai tỷ số, việc thay đổi tỷ số có thể thực hiện thông qua đấu nối phía thứ cấp. Thiết bị cũng có thể được trang bị từ 1 đến 2 cuộn dây thứ cấp tùy cấu hình, phục vụ mục đích đo lường hoặc bảo vệ.

Nhờ đó, PTx-1ZHOxx có thể đáp ứng nhiều yêu cầu khác nhau trong hệ thống phân phối điện trung thế.

2. Thông số kỹ thuật PTx-1ZHOxx (Max 30VA)

Một số thông số quan trọng được công bố trong catalogue EM6E01.07-2025 gồm:

Điện áp sơ cấp định mức có các giá trị như 8.400V, 12.000V, 12.600V, 15.000/√3V, 22.000/√3V… tùy cấu hình. Điện áp thứ cấp có thể lựa chọn 100V, 110V, 120V, 100/√3V, 110/√3V, 100/3V hoặc 110/3V.

Do có nhiều lựa chọn về tỷ số và cuộn thứ cấp, khi đặt hàng người sử dụng cần xác định chính xác thông số hệ thống và mục đích đo lường/bảo vệ để lựa chọn cấu hình phù hợp.

3. Thiết kế đúc nhựa Araldite phù hợp môi trường ngoài trời

Một trong những điểm đáng chú ý của biến điện áp PTx-1ZHOxx 10–22kV là kết cấu cách điện được đúc bằng hệ nhựa Araldite ứng dụng ngoài trời của Huntsman.

Quá trình sản xuất áp dụng công nghệ đúc trong chân không. Theo catalogue của nhà sản xuất, vật liệu này có đặc tính cơ và điện tốt, có khả năng chịu được sự thay đổi nhiệt độ đột ngột và chống tác động của tia cực tím UV.

Đây là yếu tố quan trọng đối với máy biến điện áp được bố trí ngoài trời, nơi thiết bị thường xuyên tiếp xúc với độ ẩm, nhiệt độ thay đổi và các yếu tố môi trường.

Sản phẩm được thiết kế hướng đến điều kiện khí hậu nhiệt đới và môi trường ô nhiễm nặng, phù hợp với nhiều hệ thống điện phân phối tại Việt Nam.

4. Khả năng đo lường và bảo vệ

Chức năng chính của biến điện áp trung thế là chuyển đổi mức điện áp cao phía sơ cấp thành tín hiệu điện áp thấp hơn, phù hợp cho thiết bị đo lường, giám sát hoặc hệ thống bảo vệ.

Với PTx-1ZHOxx, phụ tải và cấp chính xác đo lường được công bố trong khoảng 10–30VA, cấp chính xác 0.5–1.

Ở cấu hình phục vụ bảo vệ, catalogue đưa ra mức phụ tải từ 10–200VA với cấp chính xác 3P–6P.

Thiết bị có thể bố trí 1 hoặc 2 cuộn dây thứ cấp. Tùy yêu cầu kỹ thuật, cuộn thứ cấp được sử dụng cho chức năng đo lường hoặc bảo vệ.

Khi lựa chọn sản phẩm cho công trình thực tế, khách hàng nên căn cứ vào sơ đồ điện, điện áp hệ thống, công suất tải thứ cấp, cấp chính xác và yêu cầu của thiết bị đo/bảo vệ đang sử dụng.

5. Khả năng cách điện của PTx-1ZHOxx

Khả năng chịu cách điện là một trong những thông số cần đặc biệt quan tâm đối với thiết bị điện trung thế.

PTx-1ZHOxx có ba mức điện áp cao nhất tương ứng:

Cấp 12kV: điện áp thử tần số công nghiệp trong 1 phút là 28kV và điện áp thử xung sét 75kV.

Cấp 17,5kV: điện áp thử tần số công nghiệp 38kV và điện áp thử xung sét 95kV.

Cấp 24kV: điện áp thử tần số công nghiệp 50kV và điện áp thử xung sét 125kV.

Chiều dài đường rò tối thiểu của thiết bị đạt 31mm/kV, phù hợp với đặc thù thiết bị cách điện sử dụng ngoài trời.

6. Kết cấu chắc chắn, thuận tiện lắp đặt

Ngoài phần cách điện, PTx-1ZHOxx còn được chú trọng về kết cấu cơ khí.

Máy có thể được lắp đặt thông qua bốn bulông tại bốn lỗ trên chân đế. Phần chân đế được chế tạo bằng thép với kết cấu vững chắc và xử lý mạ kẽm nhúng nóng, hướng đến khả năng làm việc trong điều kiện độ ẩm cao.

Các đầu ra của máy biến điện áp được đúc liền với thân máy. Hộp che ổ đấu dây có nắp và có vị trí phục vụ niêm chì, thuận tiện trong những ứng dụng cần quản lý, kiểm tra và bảo vệ phần đấu nối.

Khối lượng sản phẩm theo catalogue vào khoảng 32kg.

7. Tiêu chuẩn áp dụng

Theo tài liệu kỹ thuật EM6E01.07-2025, máy biến điện áp PTx-1ZHOxx được thiết kế và sản xuất phù hợp với các tiêu chuẩn và khuyến nghị gồm:

• IEC 60044-2;
• IEC 61869-1,3;
• TCVN 7697-2;
• TCVN 11845-1,3.

Việc công bố rõ tiêu chuẩn kỹ thuật giúp đơn vị thiết kế, thi công và chủ đầu tư có thêm cơ sở đối chiếu khi lựa chọn thiết bị cho hệ thống điện trung thế.

8. Ứng dụng của biến điện áp trung thế ngoài trời PTx-1ZHOxx

Với cấu hình điện áp 10–22kV và thiết kế chuyên dụng ngoài trời, dòng PTx-1ZHOxx có thể được xem xét cho nhiều hạng mục trong hệ thống phân phối điện như trạm điện trung thế, hệ thống đo lường điện áp, tủ và thiết bị bảo vệ, hệ thống giám sát lưới điện hoặc các công trình điện công nghiệp.

Đặc biệt, khả năng lựa chọn một hoặc hai tỷ số cùng tùy chọn cuộn thứ cấp đo lường/bảo vệ giúp sản phẩm linh hoạt hơn khi triển khai trong các sơ đồ điện khác nhau.

Tuy nhiên, việc lựa chọn model cụ thể cần căn cứ vào điện áp vận hành, điện áp sơ cấp/thứ cấp, cấp chính xác, phụ tải VA, sơ đồ đấu
