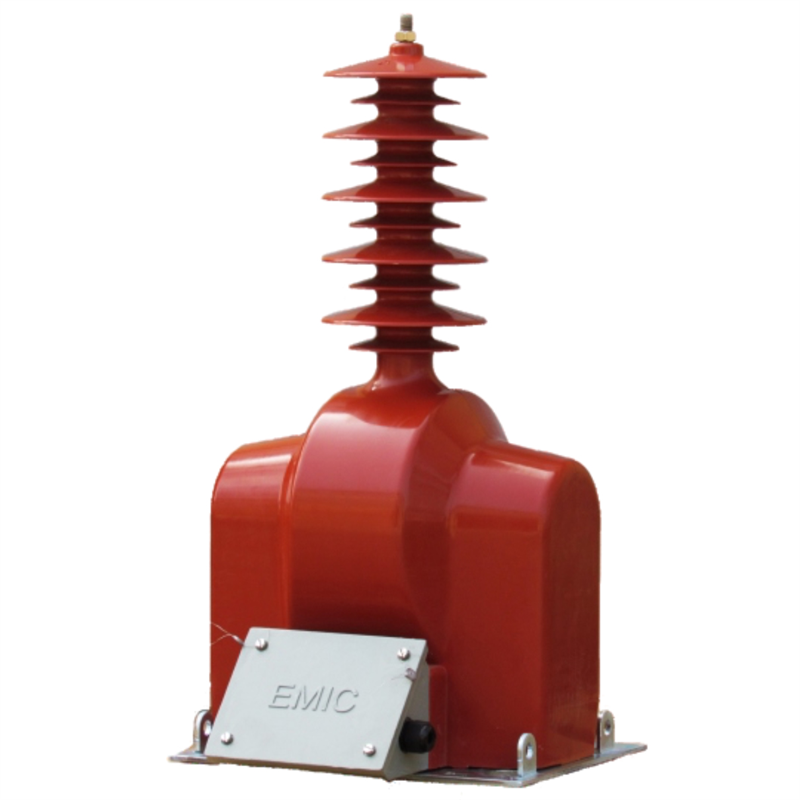

Biến điện áp trung thế 1 pha ngoài trời 35kV PT35-1ZHO1X EM6H01

1. Biến điện áp PT35-1ZHO1X EM6H01 là gì?

PT35-1ZHO1X EM6H01 thuộc nhóm máy biến điện áp trung thế 1 pha ngoài trời 35kV. Chức năng chính của thiết bị là biến đổi điện áp trung thế ở phía sơ cấp thành mức điện áp thứ cấp phù hợp để cung cấp tín hiệu cho các thiết bị đo lường hoặc bảo vệ.

Thay vì đưa trực tiếp điện áp hàng chục kV vào công tơ, đồng hồ hoặc thiết bị bảo vệ, biến điện áp thực hiện nhiệm vụ chuyển đổi về mức điện áp tiêu chuẩn thấp hơn. Nhờ đó, hệ thống có thể thực hiện việc đo điện áp, giám sát và bảo vệ thuận tiện hơn.

Theo thông tin kỹ thuật của nhà sản xuất, dòng PT35-1ZHOxx có thể được thiết kế với một hoặc hai tỷ số biến, đồng thời có khả năng thay đổi tỷ số thông qua việc đổi nối phía thứ cấp.

2. Đặc điểm cấu tạo nổi bật của PT35-1ZHO1X

Một trong những đặc điểm đáng chú ý của biến điện áp ngoài trời 35kV PT35-1ZHO1X là kết cấu đúc bằng hệ nhựa Araldite chuyên dùng cho ứng dụng ngoài trời của Huntsman.

Sản phẩm được chế tạo bằng công nghệ đúc trong chân không, giúp tạo nên kết cấu có đặc tính cơ và điện phù hợp với yêu cầu vận hành của thiết bị trung thế.

Vật liệu sử dụng cho sản phẩm có khả năng chịu sự thay đổi nhiệt độ đột ngột và chống tác động của tia cực tím. Đây là đặc điểm quan trọng đối với một thiết bị phải vận hành trực tiếp ngoài trời trong thời gian dài.

Theo EMIC, sản phẩm được thiết kế phù hợp với điều kiện thời tiết nhiệt đới và môi trường ô nhiễm nặng.

Kết cấu chân đế chắc chắn

Máy có thể được cố định thông qua 4 bulông tại 4 lỗ trên chân đế. Phần chân đế được chế tạo bằng thép, có kết cấu vững chắc và được mạ kẽm nhúng nóng.

Thiết kế này góp phần nâng cao khả năng làm việc trong điều kiện ngoài trời, đặc biệt tại những khu vực có độ ẩm cao.

Hộp đấu dây có khả năng niêm chì

Các đầu ra của máy biến điện áp được đúc liền với thân máy. Khu vực ổ đấu dây được bố trí hộp che có nắp và vị trí phục vụ niêm chì.

Cấu tạo này giúp việc tổ chức hệ thống đấu nối trở nên thuận tiện hơn, đồng thời phù hợp với những ứng dụng đo lường điện năng cần quản lý và kiểm soát vị trí đấu nối.

3. Thông số kỹ thuật PT35-1ZHO1X EM6H01

Các thông số cơ bản được nhà sản xuất EMIC công bố đối với dòng biến điện áp này gồm:

• Tên sản phẩm: Biến điện áp trung thế 1 pha ngoài trời
• Model/dòng sản phẩm: PT35-1ZHO1X / PT35-1ZHOxx
• Mã tài liệu/sản phẩm: EM6H01
• Cấp điện áp: 35kV
• Điện áp sơ cấp định mức: 35/√3 kV; 35(22)/√3 kV; 38,5/√3 kV…
• Điện áp thứ cấp định mức: 100V; 110V; 120V; 100/√3V; 110/√3V; 100/3V; 110/3V
• Tần số định mức: 50Hz
• Số cuộn dây thứ cấp: 1 đến 2 cuộn tùy cấu hình
• Mục đích cuộn thứ cấp: đo lường hoặc bảo vệ
• Nhiệt độ môi trường làm việc: 0°C đến 50°C
• Độ ẩm tương đối tối đa: 100%
• Kiểu lắp đặt: ngoài trời
• Vật liệu cách điện: hệ nhựa Araldite dùng cho ứng dụng ngoài trời
• Công nghệ: đúc trong chân không
• Tiêu chuẩn: IEC 60044-2; IEC 61869-3; TCVN 7697-2.

Khi lựa chọn cấu hình cụ thể, khách hàng nên đối chiếu tỷ số biến, số lượng cuộn thứ cấp, mục đích đo lường/bảo vệ và yêu cầu của hồ sơ thiết kế để lựa chọn đúng phiên bản.

4. PT35-1ZHO1X được sử dụng để làm gì?

Biến điện áp 35kV ngoài trời PT35-1ZHO1X có thể được sử dụng trong nhiều hệ thống điện trung thế cần lấy tín hiệu điện áp phục vụ đo lường và bảo vệ.

Trong chức năng đo lường, thiết bị cung cấp tín hiệu điện áp thứ cấp phù hợp cho đồng hồ đo, công tơ hoặc hệ thống giám sát.

Trong chức năng bảo vệ, cuộn thứ cấp có thể cung cấp tín hiệu cho hệ thống bảo vệ theo cấu hình thiết kế của công trình.

Nhờ đó, dòng sản phẩm có thể được xem xét sử dụng tại:

• Trạm biến áp và trạm phân phối điện 35kV.
• Hệ thống điện của nhà máy, khu công nghiệp.
• Hệ thống đo đếm và giám sát điện năng.
• Hệ thống bảo vệ lưới điện trung thế.
• Công trình điện yêu cầu thiết bị lắp đặt ngoài trời.
• Các dự án cải tạo, nâng cấp hoặc xây dựng mới hệ thống điện 35kV.

5. Ưu điểm của biến điện áp ngoài trời PT35-1ZHO1X

Thiết kế chuyên dụng cho môi trường ngoài trời

Điểm nổi bật của PT35-1ZHO1X nằm ở vật liệu và kết cấu được thiết kế cho ứng dụng ngoài trời. Khả năng chống tác động của tia UV, chịu biến đổi nhiệt độ và phù hợp môi trường nhiệt đới giúp thiết bị đáp ứng tốt hơn yêu cầu vận hành thực tế.

Hỗ trợ nhiều tỷ số điện áp

Dòng PT35-1ZHOxx có thể được thiết kế với một hoặc hai tỷ số. Khả năng thay đổi tỷ số thông qua đổi nối phía thứ cấp giúp tăng tính linh hoạt khi lựa chọn cấu hình cho từng hệ thống.

Có thể bố trí 1–2 cuộn thứ cấp

Tùy cấu hình, máy có từ một đến hai cuộn dây thứ cấp phục vụ đo lường hoặc bảo vệ. Đây là yếu tố quan trọng khi lựa chọn biến điện áp cho những hệ thống cần đồng thời thực hiện nhiều chức năng.

Kết cấu cơ khí chắc chắn

Chân đế thép mạ kẽm nhúng nóng cùng phương án bắt bốn bulông tạo điều kiện cho việc cố định thiết bị chắc chắn tại vị trí lắp đặt.

6. Tiêu chuẩn áp dụng

Một yếu tố cần quan tâm khi lựa chọn thiết bị điện trung thế là tiêu chuẩn thiết kế và sản xuất.

Theo tài liệu công bố của EMIC, biến điện áp PT35-1ZHOxx được thiết kế và sản xuất theo các tiêu chuẩn:

IEC 60044-2; IEC 61869-3; TCVN 7697-2.

Việc xác định tiêu chuẩn, tỷ số biến, cấp điện áp và cấu hình cuộn dây ngay từ giai đoạn lựa chọn giúp đơn vị thiết kế, nhà thầu và chủ đầu tư hạn chế tình trạng lựa chọn thiết bị không phù hợp với yêu cầu kỹ thuật của dự án.

7. Lưu ý khi lựa chọn biến điện áp trung thế 35kV

Không nên lựa chọn biến điện áp chỉ dựa trên thông số “35kV”. Trước khi đặt hàng, người mua nên xác định chính xác một số yếu tố kỹ thuật như điện áp sơ cấp, điện áp thứ cấp, số cuộn dây, mục đích sử dụng cuộn thứ cấp, yêu cầu đo lường/bảo vệ và điều kiện lắp đặt.

Đặc biệt, các giá trị như 35/√3kV, 35(22)/√3kV hoặc 38,5/√3kV không nên tự ý thay thế cho nhau nếu chưa đối chiếu với sơ đồ và hồ sơ kỹ thuật của hệ thống.

Đối với dự án điện trung thế, khách hàng nên cung cấp bản vẽ, thông số kỹ thuật hoặc yêu cầu của đơn vị thiết kế cho nhà cung cấp để kiểm tra cấu hình trước khi đặt hàng.

8. Đơn vị cung cấp biến điện áp PT35-1ZHO1X EM6H01

Công ty TNHH Đầu tư Thương mại Dịch vụ Đức Vinh cung cấp và tư vấn các dòng thiết bị điện phục vụ công trình, hệ thống phân phối và trạm điện, trong đó khách hàng có thể liên hệ để được hỗ trợ thông tin về biến điện áp trung thế 1 pha ngoài trời 35kV PT35-1ZHO1X EM6H01.

Khi liên hệ, khách hàng nên cung cấp đầy đủ model, tỷ số điện áp, số cuộn thứ cấp, mục đích đo lường/bảo vệ và số lượng cần sử dụng để việc kiểm tra cấu hình và báo giá thuận tiện hơn.
