Biến điện áp trung thế 1 pha ngoài trời 10-22kV PTX-1ZHOXX (max 75VA) EM6E02

Tổng quan về biến điện áp PTx-1ZHOxx EM6E02

Biến điện áp hay Potential Transformer – PT là thiết bị dùng để biến đổi điện áp cao của hệ thống xuống mức điện áp thứ cấp tiêu chuẩn, phù hợp cho các thiết bị đo lường, công tơ, đồng hồ, relay và hệ thống bảo vệ.

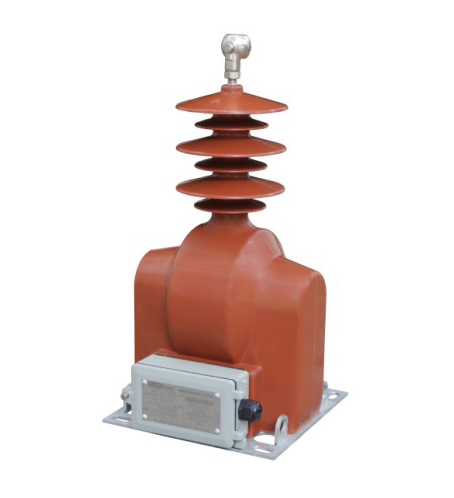

Đối với dòng PTx-1ZHOxx EM6E02, thiết bị có kết cấu 1 pha, 1 sứ và sử dụng ngoài trời. Theo catalogue của nhà sản xuất, ký hiệu “1ZH” thể hiện loại biến điện áp 1 pha 1 sứ, trong khi “O” thể hiện thiết bị dành cho ứng dụng ngoài trời.

Dòng sản phẩm hỗ trợ cấu hình một hoặc hai tỷ số biến đổi. Khi sử dụng loại hai tỷ số, tỷ số có thể được thay đổi thông qua việc đấu nối phía thứ cấp. Thiết bị cũng có thể được thiết kế với 1–2 cuộn dây thứ cấp phục vụ đo lường hoặc bảo vệ.

Đây là đặc điểm giúp PTx-1ZHOxx có khả năng đáp ứng linh hoạt nhiều cấu hình của hệ thống điện trung thế.

Thông số kỹ thuật PTx-1ZHOxx (Max 75VA) EM6E02

Theo catalogue EM6E02.07-2025, một số thông số kỹ thuật đáng chú ý của dòng sản phẩm gồm:

• Kiểu thiết bị: Máy biến điện áp trung thế ngoài trời
• Model: PTx-1ZHOxx
• Kết cấu: 1 pha, 1 sứ
• Cấp điện áp cao nhất cho thiết bị: 12kV / 17,5kV / 24kV
• Điện áp sơ cấp định mức: 8.400V; 12.000V; 12.600V; 15.000/√3V; 22.000/√3V… tùy cấu hình
• Điện áp thứ cấp định mức: 100V; 110V; 120V; 100/√3V; 110/√3V; 100/3V; 110/3V
• Tần số định mức: 50Hz
• Phụ tải/cấp chính xác đo lường: 10–75VA / cấp 0,5–1
• Phụ tải/cấp chính xác bảo vệ: 10–200VA / 3P–6P
• Điện áp thử tần số công nghiệp trong 1 phút: 28kV / 38kV / 50kV
• Điện áp thử xung sét: 75kV / 95kV / 125kV
• Chiều dài đường rò tối thiểu: 31mm/kV
• Khối lượng tham khảo: khoảng 42kg
• Nhiệt độ môi trường làm việc: -5°C đến +45°C
• Nhiệt độ trung bình ngày: không vượt quá +35°C
• Độ cao lắp đặt: không vượt quá 1.500m
• Độ ẩm tương đối tối đa: 100%

Các thông số cụ thể cần được lựa chọn theo điện áp hệ thống, tỷ số biến, cấp chính xác, phụ tải và yêu cầu bảo vệ của từng công trình.

Kết cấu đúc nhựa Araldite phù hợp môi trường ngoài trời

Một trong những điểm đáng chú ý của biến điện áp trung thế PTx-1ZHOxx là phần thân thiết bị được đúc bằng hệ nhựa Araldite ứng dụng ngoài trời của Huntsman với công nghệ đúc chân không.

Theo thông tin kỹ thuật của nhà sản xuất, vật liệu này có đặc tính cơ và điện tốt, có khả năng chịu được sự thay đổi nhiệt độ đột ngột và chống tác động của tia cực tím UV.

Nhờ đó, sản phẩm được thiết kế để phù hợp với điều kiện thời tiết nhiệt đới và cả những khu vực có mức độ ô nhiễm môi trường cao.

Đây là yếu tố quan trọng đối với biến điện áp lắp đặt ngoài trời bởi thiết bị phải thường xuyên tiếp xúc với nắng, mưa, độ ẩm và sự thay đổi của nhiệt độ môi trường.

Khả năng đo lường và bảo vệ

PTx-1ZHOxx có thể được thiết kế với một hoặc hai cuộn dây thứ cấp. Tùy cấu hình, các cuộn dây thứ cấp được sử dụng cho mục đích đo lường hoặc bảo vệ.

Đối với chức năng đo lường, catalogue EM6E02 thể hiện dải phụ tải từ 10–75VA, với cấp chính xác 0,5–1.

Ngoài ra, phiên bản có cuộn bảo vệ có thể đáp ứng phụ tải từ 10–200VA với cấp chính xác bảo vệ 3P–6P.

Nhờ khả năng cấu hình này, biến điện áp có thể tham gia vào hệ thống đo điện áp, giám sát vận hành cũng như cung cấp tín hiệu cho hệ thống relay bảo vệ tùy theo thiết kế của công trình.

Mức cách điện theo từng cấp điện áp

Khả năng cách điện là một tiêu chí đặc biệt quan trọng khi lựa chọn thiết bị trung thế.

Đối với dòng PTx-1ZHOxx EM6E02, catalogue công bố các mức cách điện tương ứng:

Cấp 12kV: 12/28/75kV.

Cấp 17,5kV: 17,5/38/95kV.

Cấp 24kV: 24/50/125kV.

Trong đó các giá trị thể hiện điện áp cao nhất cho thiết bị, điện áp thử tần số công nghiệp trong 1 phút và điện áp thử xung sét.

Thiết bị đồng thời có chiều dài đường rò tối thiểu 31mm/kV, phù hợp với yêu cầu của sản phẩm sử dụng ngoài trời.

Thiết kế thuận tiện cho lắp đặt

Biến điện áp PTx-1ZHOxx có phần chân đế bằng thép với kết cấu chắc chắn và được mạ kẽm nhúng nóng, giúp tăng khả năng làm việc trong môi trường có độ ẩm cao.

Thân máy được cố định thông qua bốn bulông vào bốn lỗ trên chân đế. Theo thiết kế của nhà sản xuất, máy có thể được bố trí ở nhiều vị trí lắp đặt phù hợp với thiết kế hệ thống.

Các đầu ra được đúc liền với thân máy. Phần đấu dây thứ cấp được bố trí trong hộp có nắp che và vị trí niêm chì, góp phần bảo vệ khu vực đấu nối trong quá trình sử dụng.

Khối lượng thiết bị theo catalogue vào khoảng 42kg, thuận tiện để đơn vị thi công tính toán kết cấu giá đỡ và phương án lắp đặt.

Tiêu chuẩn thiết kế và sản xuất

Một yếu tố cần được quan tâm khi lựa chọn biến điện áp trung thế là tiêu chuẩn kỹ thuật mà sản phẩm đáp ứng.

Theo tài liệu kỹ thuật EM6E02.07-2025, dòng PTx-1ZHOxx được thiết kế và sản xuất phù hợp với các tiêu chuẩn, khuyến nghị như:

IEC 60044-2; IEC 61869-1, 3; TCVN 7697-2; TCVN 11845-1, 3…

Việc tham chiếu các tiêu chuẩn kỹ thuật là cơ sở quan trọng để kỹ sư, chủ đầu tư và đơn vị thi công đánh giá khả năng phù hợp của thiết bị với hồ sơ thiết kế của dự án.

Ứng dụng của biến điện áp trung thế 1 pha ngoài trời 10–22kV

Với dải cấp điện áp thiết bị từ 12kV đến 24kV, PTx-1ZHOxx EM6E02 có thể được xem xét cho nhiều hệ thống điện trung thế như trạm biến áp phân phối, hệ thống đo đếm điện năng, mạng điện công nghiệp, nhà máy, khu công nghiệp và các hệ thống điện ngoài trời.

Thiết bị thực hiện nhiệm vụ chuyển đổi điện áp trung thế về mức điện áp thứ cấp tiêu chuẩn để các thiết bị đo lường và bảo vệ có thể tiếp nhận tín hiệu phù hợp.

Tuy nhiên, việc lựa chọn model cụ thể không nên chỉ dựa vào điện áp danh định của lưới. Kỹ sư cần đồng thời xác định tỷ số biến, số cuộn thứ cấp, công suất tải VA, cấp chính xác và mục đích đo lường hay bảo vệ.

Cách lựa chọn PTx-1ZHOxx phù hợp

Khi lựa chọn biến điện áp trung thế 1 pha ngoài trời PTx-1ZHOxx, khách hàng nên cung cấp đầy đủ các thông số kỹ thuật của hệ thống.

Trước hết cần xác định điện áp làm việc của lưới, chẳng hạn hệ thống 10kV, 15kV hay 22kV. Sau đó lựa chọn điện áp cao nhất cho thiết bị tương ứng 12kV, 17,5kV hoặc 24kV.

Tiếp theo cần xác định điện áp sơ cấp/thứ cấp, một hay hai tỷ số, số lượng cuộn dây thứ cấp, công suất VA và cấp chính xác yêu cầu.

Đối với hệ thống chủ yếu phục vụ đo lường, cần đặc biệt quan tâm đến cấp chính xác đo lường và tổng burden của các thiết bị phía thứ cấp. Nếu PT đồng thời tham gia hệ thống bảo vệ, cần xác định thêm yêu cầu về cuộn bảo vệ và cấp chính xác bảo vệ.

Việc cung cấp đầy đủ thông số ngay từ đầu giúp hạn chế tình trạng lựa chọn sai cấu hình PT so với hồ sơ thiết kế.

Vì sao PTx-1ZHOxx phù hợp cho hệ thống điện ngoài trời?

Dòng biến điện áp trung thế 1 pha ngoài trời 10–22kV PTx-1ZHOxx (Max 75VA) EM6E02 nổi bật nhờ sự kết hợp giữa kết cấu đúc nhựa chuyên dụng ngoài trời, khả năng chống tia UV, chịu thay đổi nhiệt độ và hệ thống chân đế thép mạ kẽm nhúng nóng.

Bên cạnh đó, nhiều tùy chọn về điện áp, tỷ số biến và cuộn dây thứ cấp giúp sản phẩm linh hoạt hơn khi tích hợp vào hệ thống đo lường – bảo vệ.

Đối với các dự án yêu cầu thiết bị làm việc ngoài trời trong điều kiện khí hậu nhiệt đới, đây là những đặc tính kỹ thuật đáng quan tâm khi lựa chọn PT.
