Biến dòng, biến áp đo lường kết hợp ngoài trời ngâm dầu 1 pha 22kV CPT22 – 1ZHXODX-1

SKU: CPT22 - 1ZHXODX-1 Danh mục: Thương hiệu:

Mô tả sản phẩm

1. CPT22-1ZHxODx-1 là gì?

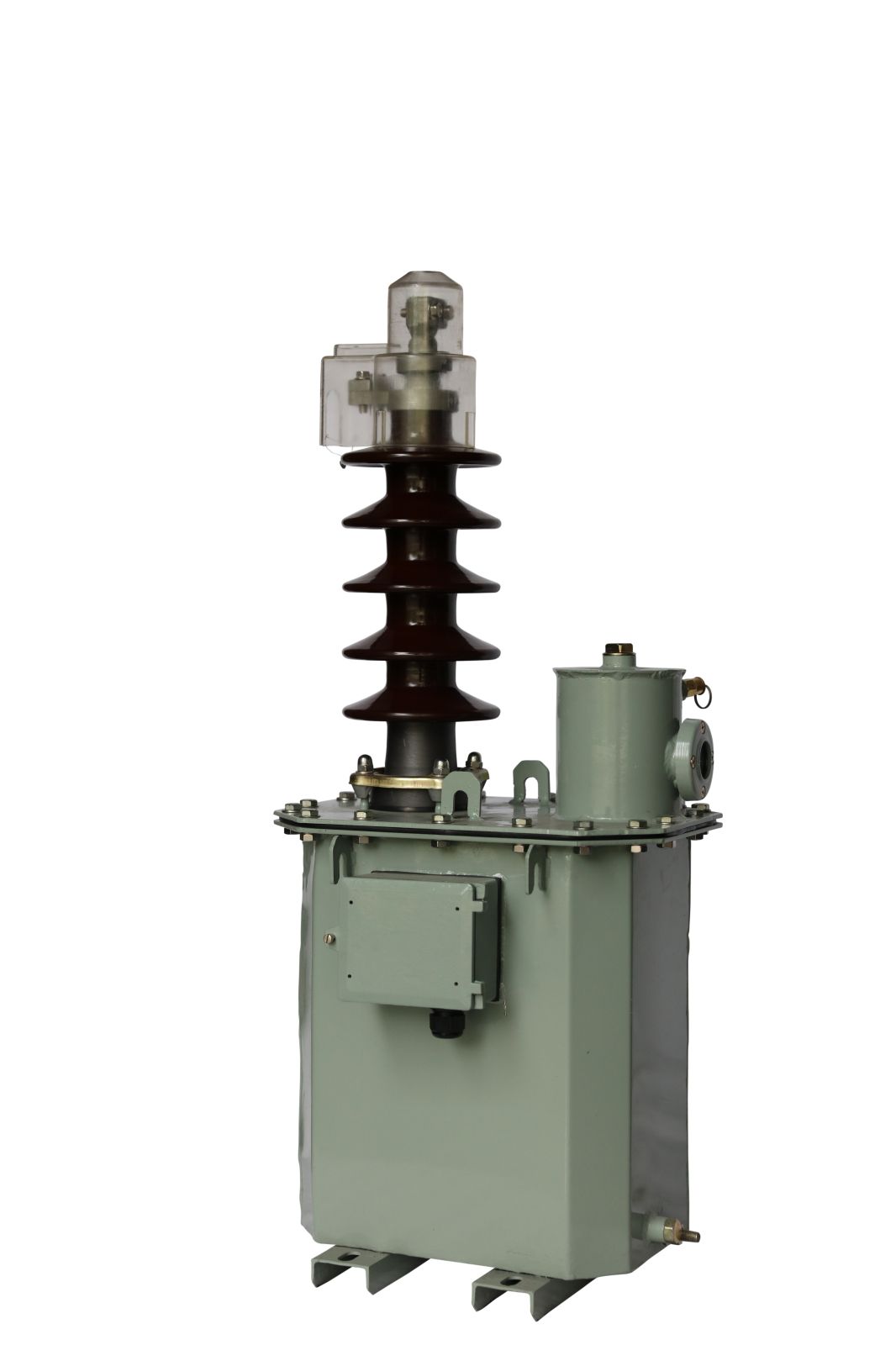

CPT22-1ZHxODx-1 là biến dòng đo lường và biến áp đo lường kiểu kết hợp, trong đó một máy biến dòng đo lường (CT) và một máy biến áp đo lường (PT) được bố trí chung trong một vỏ máy.

Thiết bị sử dụng dầu cách điện có điện áp đánh thủng cao và được thiết kế theo kiểu kín. Phần đệm khí được tính toán để tạo không gian cho dầu giãn nở khi thể tích dầu thay đổi theo nhiệt độ thiết bị và môi trường.

Theo tài liệu kỹ thuật của nhà sản xuất, thiết kế này phù hợp với điều kiện khí hậu nhiệt đới hóa và môi trường có mức độ ô nhiễm cao.

Đây là điểm đáng chú ý đối với những công trình điện ngoài trời, nơi thiết bị thường xuyên phải chịu tác động của nhiệt độ, độ ẩm và các yếu tố môi trường.

2. Thông số kỹ thuật CPT22-1ZHxODx-1

Dựa trên catalogue CPT22-1ZH.08-2025 của EMIC, một số thông số kỹ thuật chính của dòng sản phẩm gồm:

Thông số Giá trị
Loại thiết bị Biến dòng + biến áp đo lường kết hợp
Kiểu lắp đặt Ngoài trời, ngâm dầu
Cấu hình 1 pha
Cấp điện áp 22kV, phạm vi 22–24kV
Điện áp cao nhất cho thiết bị 24kV
Điện áp sơ cấp định mức 22000/√3V; 23000/√3V…
Dòng điện sơ cấp định mức 5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500A…
Dòng điện thứ cấp định mức 5A hoặc 1A
Điện áp thứ cấp định mức 100; 110; 120; 100/√3; 110/√3; 100/3; 110/3V
Tần số định mức 50Hz
Điện áp chịu đựng 50/125kV
Dòng nhiệt liên tục danh định 1,2 × In
Dòng ngắn hạn danh định 80In/1s; 25kA/1s
Phụ tải/cấp chính xác (10–30VA) × 3CT, 3PT / 0.5–1
Nhiệt độ môi trường -5°C đến +45°C
Nhiệt độ trung bình ngày Không quá +35°C
Độ cao lắp đặt Đến 1.500m
Độ ẩm tương đối tối đa 100%
Chiều dài đường rò nhỏ nhất 31mm/kV
Khối lượng tổng/dầu Khoảng 90/25kg
Tiêu chuẩn tham chiếu IEC 61869-4; TCVN 11845-4

Các thông số cụ thể cần được lựa chọn theo yêu cầu thiết kế, tỷ số biến dòng, tỷ số biến áp, phụ tải và cấu hình của từng công trình.

3. Đặc điểm cấu tạo nổi bật của CPT22-1ZHxODx-1

Điểm khác biệt quan trọng của biến dòng, biến áp đo lường kết hợp CPT22-1ZHxODx-1 là khả năng tích hợp hai thiết bị đo lường trong một kết cấu.

Kết hợp CT và PT trong cùng một vỏ máy

Thiết bị gồm một máy biến dòng đo lường và một máy biến áp đo lường trong cùng một vỏ. Nhờ đó, hệ thống có thể lấy đồng thời tín hiệu dòng điện và điện áp phục vụ thiết bị đo lường hoặc đo đếm.

Cách bố trí tích hợp cũng giúp giảm số lượng thiết bị độc lập cần bố trí tại vị trí lắp đặt.

Thiết kế ngoài trời ngâm dầu

CPT22-1ZHxODx-1 sử dụng dầu cách điện có khả năng chịu điện áp đánh thủng cao. Thiết bị có kết cấu kín và lớp đệm khí cho phép dầu giãn nở khi nhiệt độ thay đổi.

Thiết kế này đặc biệt phù hợp với yêu cầu vận hành ngoài trời trong điều kiện khí hậu nóng ẩm.

Có thể lựa chọn nhiều tỷ số biến dòng

Theo catalogue, dòng CPTx-1ZHxODx-1 có thể được thiết kế với một hoặc hai tỷ số và thay đổi tỷ số thông qua việc đổi nối ở phía thứ cấp.

Ký hiệu sản phẩm cũng thể hiện các tùy chọn số tỷ số biến dòng, từ 1 đến 4 tùy cấu hình cụ thể.

Khả năng lựa chọn tỷ số giúp kỹ sư dễ dàng cấu hình thiết bị phù hợp với thông số dòng điện của từng hệ thống.

4. Ý nghĩa ký hiệu CPT22-1ZHxODx-1

Việc hiểu mã sản phẩm giúp người mua xác định nhanh cấu hình thiết bị.

Trong đó:

CPT22: dòng biến dòng – biến áp đo lường kết hợp dành cho hệ thống 22kV, điện áp cao nhất của thiết bị 24kV.

1ZH: cấu hình 1 pha, sử dụng trong hệ thống có đầu trung tính nối đất.

OD: Outdoor Oil-Immersed – thiết bị ngoài trời, ngâm dầu.

Các ký tự còn lại thể hiện những tùy chọn về số tỷ số biến dòng, dòng điện thứ cấp và tỷ số biến áp theo cấu hình đặt hàng.

Do đó, khi lựa chọn CPT22-1ZHxODx-1, khách hàng không nên chỉ dựa vào tên gọi 22kV mà cần xác định đầy đủ tỷ số CT, tỷ số PT, dòng thứ cấp và yêu cầu đo lường của hệ thống.

5. Điều kiện làm việc của CPT22-1ZHxODx-1

Thiết bị được thiết kế để làm việc trong điều kiện môi trường tương đối rộng.

Nhiệt độ môi trường cho phép nằm trong khoảng -5°C đến +45°C, nhiệt độ trung bình ngày không vượt quá +35°C. Độ cao lắp đặt theo catalogue lên tới 1.500m và độ ẩm tương đối tối đa có thể đạt 100%.

Chiều dài đường rò nhỏ nhất được công bố ở mức 31mm/kV, một thông số cần quan tâm đối với thiết bị cách điện sử dụng ngoài trời.

Những đặc điểm trên giúp CPT22-1ZHxODx-1 đáp ứng yêu cầu của nhiều công trình điện trung thế hoạt động trong điều kiện khí hậu nhiệt đới.

6. Ứng dụng của biến dòng, biến áp đo lường kết hợp 22kV

Với chức năng kết hợp CT và PT, CPT22-1ZHxODx-1 có thể được xem xét sử dụng trong các hệ thống đo lường và đo đếm điện trung thế 22kV như trạm điện, hệ thống phân phối điện của nhà máy, khu công nghiệp và các công trình điện ngoài trời.

CT có nhiệm vụ biến đổi dòng điện sơ cấp lớn thành tín hiệu dòng điện thứ cấp tiêu chuẩn như 5A hoặc 1A.

Trong khi đó, PT chuyển đổi điện áp trung thế về mức điện áp thứ cấp phù hợp với thiết bị đo lường.

Việc kết hợp hai chức năng trong cùng thiết bị giúp xây dựng hệ thống đo lường gọn hơn so với phương án bố trí riêng CT và PT trong những ứng dụng phù hợp.

7. Lưu ý quan trọng khi lắp đặt và vận hành

Đối với máy biến dòng, an toàn mạch thứ cấp là yêu cầu đặc biệt quan trọng.

Theo hướng dẫn của nhà sản xuất, mạch thứ cấp của biến dòng phải luôn được kết nối với phụ tải hoặc được ngắn mạch. Đồng thời, một đầu của cuộn dây thứ cấp phải được nối đất trong suốt quá trình vận hành.

Không nên tự ý để hở mạch thứ cấp CT khi phía sơ cấp đang mang dòng điện.

Thiết bị có thể được cố định bằng bốn bulông thông qua bốn lỗ trên đế. Các đầu ra thứ cấp được bố trí liền với thân máy và được bảo vệ bằng hộp đấu dây có nắp che cùng vít kẹp chì.

Quá trình lắp đặt, đấu nối, kiểm tra và đưa thiết bị vào vận hành nên được thực hiện bởi nhân sự chuyên môn về hệ thống điện trung thế và tuân thủ hồ sơ kỹ thuật của công trình.
