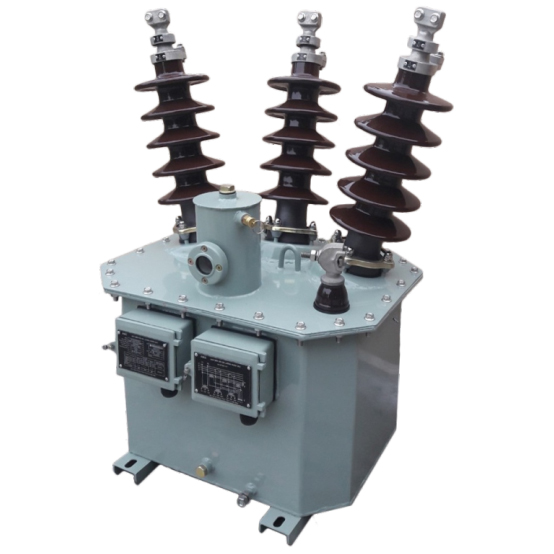

Biến dòng, biến áp đo lường kết hợp ngoài trời ngâm dầu 3 pha 22kV CPT22 – 3ZHXODX-1

SKU: CPT22 - 3ZHXODX-1 Danh mục: Thương hiệu:

Mô tả sản phẩm

1. CPT22-3ZHxODx-1 là gì?

CPT22-3ZHxODx-1 là thiết bị kết hợp biến dòng đo lường (CT – Current Transformer) và biến điện áp đo lường (PT – Potential/Voltage Transformer) trong cùng một vỏ máy.

Theo tài liệu kỹ thuật của nhà sản xuất, thiết bị 3 pha được cấu thành từ 3 máy biến dòng đo lường và 3 máy biến áp đo lường trong một vỏ máy. Thiết kế này giúp tích hợp chức năng lấy tín hiệu dòng điện và điện áp phục vụ hệ thống đo lường, đo đếm.

Sản phẩm sử dụng dầu cách điện có điện áp đánh thủng cao, đồng thời được thiết kế kiểu kín. Lớp đệm khí bên trong có thể đáp ứng sự giãn nở của dầu khi thể tích dầu thay đổi theo nhiệt độ của thiết bị và môi trường.

Đây cũng là thiết kế hướng tới điều kiện làm việc ngoài trời, khí hậu nhiệt đới và môi trường có mức độ ô nhiễm cao.

2. Thông số kỹ thuật CPT22-3ZHxODx-1

Dưới đây là các thông số đáng chú ý của biến dòng, biến áp đo lường kết hợp 3 pha 22kV CPT22-3ZHxODx-1:

Thông số Giá trị
Kiểu thiết bị CPT22-3ZHxODx-1
Loại Biến dòng + biến áp đo lường kết hợp
Vị trí lắp đặt Ngoài trời
Phương pháp cách điện Ngâm dầu
Số pha 3 pha
Cấp điện áp 22kV (22–24kV)
Điện áp cao nhất cho thiết bị 24kV
Mức cách điện 50/125kV
Dòng điện sơ cấp định mức 5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500A;…
Dòng điện thứ cấp định mức 5A hoặc 1A
Dải dòng điện danh định In 1–600A
Điện áp sơ cấp định mức 22000/√3V; 23000/√3V;…
Điện áp thứ cấp định mức 100; 110; 120; 100/√3; 110/√3; 100/3; 110/3V
Tần số định mức 50Hz
Dòng nhiệt liên tục danh định 1,2 × In
Dòng ngắn hạn danh định Ith 80In/1s; 25kA/1s
Hệ số điện áp danh định 1,5Un/30s; 1,9Un/30s; 1,9Un/8h
Phụ tải/cấp chính xác (10–30VA) × 3CT, 3PT / 0.5–1
Khối lượng tổng/dầu Khoảng 220/60kg
Chiều dài đường rò nhỏ nhất 31mm/kV
Tiêu chuẩn IEC 61869-4; TCVN 11845-4…

Các giá trị trên cần được đối chiếu với cấu hình đặt hàng thực tế vì dòng CPT22-3ZHxODx-1 có nhiều tùy chọn về tỷ số biến dòng và thông số thứ cấp.

3. Đặc điểm cấu tạo của biến dòng, biến áp kết hợp CPT22-3ZHxODx-1

Một ưu điểm nổi bật của CPT22-3ZHxODx-1 là khả năng tích hợp nhiều phần tử đo lường vào cùng một thiết bị.

Kết hợp CT và PT trong cùng một vỏ

Thay vì bố trí riêng 3 biến dòng và 3 biến điện áp, thiết bị tích hợp 3 CT và 3 PT trong cùng một vỏ máy. Thiết kế này thuận tiện khi xây dựng hệ thống đo lường trung thế 3 pha và giúp đồng bộ hóa cụm thiết bị đo lường.

Thiết kế ngoài trời ngâm dầu

Ký hiệu OD thể hiện thiết bị thuộc loại ngoài trời ngâm dầu. Dầu cách điện được sử dụng nhằm đáp ứng yêu cầu cách điện của thiết bị trung thế.

Thiết kế kiểu kín cùng lớp đệm khí giúp tạo không gian cho dầu giãn nở khi nhiệt độ thay đổi.

Hệ thống đầu nối được bảo vệ

Các đầu ra của phần biến dòng và biến áp đo lường được bố trí liền với thân thiết bị, đồng thời được bảo vệ bằng hộp đấu dây có nắp che và vít kẹp chì.

Đặc điểm này đặc biệt phù hợp với ứng dụng đo đếm, nơi yêu cầu kiểm soát và bảo vệ hệ thống đấu nối.

4. Khả năng lựa chọn tỷ số biến dòng linh hoạt

Dòng CPT22-3ZHxODx-1 hỗ trợ cấu hình tỷ số biến dòng theo yêu cầu hệ thống.

Theo ký hiệu sản phẩm của nhà sản xuất:

  • Số 1: 1 tỷ số biến dòng.
  • Số 2: 2 tỷ số biến dòng.
  • Số 3: 3 tỷ số biến dòng.
  • Ký hiệu dòng thứ cấp có thể tương ứng 5A hoặc 1A.
  • Phần biến áp được thiết kế với 1 tỷ số biến áp.

Với loại có nhiều tỷ số, việc thay đổi tỷ số có thể thực hiện thông qua đổi nối phía thứ cấp theo đúng sơ đồ đấu nối và hướng dẫn kỹ thuật.

Nhờ đó, doanh nghiệp hoặc đơn vị thi công có thể lựa chọn cấu hình phù hợp với dòng tải và yêu cầu đo lường của từng công trình.

5. Điều kiện vận hành của CPT22-3ZHxODx-1

Thiết bị được thiết kế cho điều kiện môi trường tương đối rộng:

Nhiệt độ môi trường: từ -5°C đến +45°C.

Nhiệt độ trung bình ngày: không vượt quá 35°C.

Độ cao lắp đặt: đến 1.500m.

Độ ẩm tương đối tối đa: 100%.

Những thông số này cho thấy sản phẩm được định hướng sử dụng cho hệ thống ngoài trời và phù hợp với nhiều điều kiện vận hành của lưới điện trung thế.

6. Ứng dụng của biến dòng, biến áp đo lường kết hợp 22kV

CPT22-3ZHxODx-1 có thể được xem xét sử dụng trong các hệ thống điện trung thế cần đồng thời lấy tín hiệu dòng điện và điện áp phục vụ đo lường.

Một số nhóm ứng dụng điển hình gồm:

Hệ thống đo đếm điện năng trung thế: cung cấp tín hiệu dòng điện và điện áp đã được biến đổi về mức phù hợp cho thiết bị đo đếm.

Trạm điện và hệ thống phân phối 22kV: sử dụng trong các vị trí cần triển khai cụm đo lường 3 pha ngoài trời.

Nhà máy và khu công nghiệp: phù hợp với hệ thống điện trung thế của nhà máy, xưởng sản xuất, khu công nghiệp và các phụ tải sử dụng điện ở cấp trung thế.

Công trình hạ tầng điện: có thể ứng dụng trong các dự án cần giải pháp đo lường dòng – áp tích hợp, giảm số lượng thiết bị rời.
