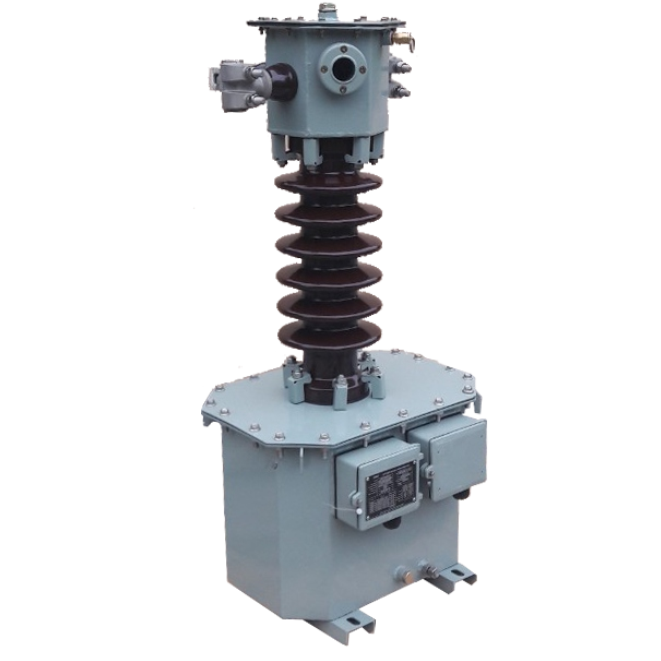

Biến dòng, biến áp đo lường kết hợp ngoài trời ngâm dầu 1 pha 35kV CPT35- 1ZHXODX-1X

Tổng quan về CPT35-1ZHxODx-1x

CPT35-1ZHxODx-1x thuộc nhóm biến dòng đo lường, biến áp đo lường kết hợp ngoài trời ngâm dầu. Thiết bị được thiết kế 1 pha, trong đó CT và PT được tích hợp trong cùng một máy.

Theo tài liệu kỹ thuật của nhà sản xuất, dầu cách điện sử dụng trong thiết bị có điện áp đánh thủng cao và đáp ứng các yêu cầu về đặc tính cơ – điện. Máy được thiết kế theo kiểu kín với lớp đệm khí có thể đáp ứng sự giãn nở của dầu khi thể tích dầu thay đổi do ảnh hưởng của nhiệt độ thiết bị và môi trường.

Đặc điểm này giúp CPT35-1ZHxODx-1x thích hợp với điều kiện lắp đặt ngoài trời, bao gồm môi trường nhiệt đới hóa và khu vực có mức độ ô nhiễm cao.

Thông số kỹ thuật CPT35-1ZHxODx-1x

Theo catalogue CPT35-1ZH.08-2025 của nhà sản xuất, một số thông số kỹ thuật đáng chú ý của thiết bị gồm:

Thông số	Giá trị tham khảo
Model	CPT35-1ZHxODx-1x
Kiểu thiết bị	CT/PT kết hợp, ngoài trời, ngâm dầu
Số pha	1 pha
Cấp điện áp	35kV, phạm vi 35–40,5kV
Điện áp cao nhất cho thiết bị	38,5kV; 40,5kV
Mức cách điện	80/190kV
Dòng điện danh định	1–600A
Dòng điện sơ cấp tham khảo	5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500A…
Dòng điện thứ cấp	5A hoặc 1A
Điện áp sơ cấp	35000/√3; 38500/√3V
Điện áp thứ cấp	100/√3; 110/√3; 100/3; 110/3V
Tần số định mức	50Hz
Dòng nhiệt liên tục danh định	1,2 × In
Dòng ngắn hạn danh định Ith	80In/1s; 25kA/1s
Phụ tải/cấp chính xác CT	(10–30VA) × 1CT / 0.5
Phụ tải/cấp chính xác PT	(10–75VA) × 1PT / 0.5–3P
Hệ số điện áp danh định	1,9 × Un/8h
Tiêu chuẩn	IEC 61869-4; TCVN 11845-4
Khối lượng tổng/dầu	Khoảng 120/30kg
Chiều dài đường rò nhỏ nhất	25mm/kV

Các thông số cụ thể cần được lựa chọn theo cấu hình, tỷ số biến và yêu cầu của từng hệ thống điện.

Ý nghĩa ký hiệu CPT35-1ZHxODx-1x

Việc hiểu ký hiệu model giúp kỹ sư và đơn vị mua hàng xác định đúng cấu hình thiết bị.

Trong catalogue, nhà sản xuất giải thích một số thành phần của ký hiệu như sau:

CPT35 thể hiện dòng biến dòng – biến áp đo lường kết hợp thuộc cấp điện áp 35kV, với điện áp lớn nhất cho thiết bị có thể là 38,5kV hoặc 40,5kV.

1ZH thể hiện cấu hình 1 pha có đầu trung tính.

OD là ký hiệu cho cấu hình ngoài trời ngâm dầu.

Thiết bị có thể được thiết kế với 1, 2, 3 hoặc 4 tỷ số biến dòng tùy cấu hình. Phía biến áp có thể có một tỷ số biến áp và tùy phiên bản có thể bố trí cuộn bảo vệ PT.

Đối với dòng điện thứ cấp, ký hiệu tương ứng cho phép lựa chọn cấu hình 5A hoặc 1A.

Kết hợp CT và PT trong cùng một thiết bị

Một trong những đặc điểm nổi bật của CPT35-1ZHxODx-1x là tích hợp máy biến dòng đo lường và máy biến áp đo lường trong cùng một vỏ máy.

Trong hệ thống điện, CT có nhiệm vụ biến đổi dòng điện sơ cấp có giá trị lớn về mức dòng điện thứ cấp phù hợp cho thiết bị đo lường. Trong khi đó, PT thực hiện biến đổi điện áp của hệ thống xuống giá trị điện áp thứ cấp phù hợp.

Việc kết hợp hai chức năng này trong một thiết bị tạo nên giải pháp đo lường tập trung, phù hợp với các vị trí cần đồng thời lấy tín hiệu dòng điện và điện áp.

Có thể lựa chọn nhiều tỷ số biến dòng

CPT35-1ZHxODx-1x có thể được thiết kế với một hoặc nhiều tỷ số biến dòng. Theo catalogue, tỷ số có thể thay đổi thông qua việc đổi nối phía thứ cấp.

Đây là đặc điểm đáng chú ý khi lựa chọn thiết bị cho từng dự án, bởi tỷ số CT cần được xác định dựa trên dòng điện vận hành, yêu cầu đo lường và cấu hình của hệ thống.

Dòng điện sơ cấp của dòng sản phẩm này có nhiều lựa chọn như 5A, 10A, 15A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 100A, 150A, 200A, 250A, 300A, 400A, 500A và các cấu hình khác.

Phía thứ cấp có thể lựa chọn 1A hoặc 5A.

Thiết kế ngâm dầu, kiểu kín cho môi trường ngoài trời

CPT35-1ZHxODx-1x sử dụng dầu cách điện và được thiết kế theo kiểu kín. Lớp đệm khí bên trong có thể đáp ứng sự thay đổi thể tích của dầu do tác động của nhiệt độ thiết bị và môi trường.

Nhờ cấu trúc này, thiết bị được định hướng sử dụng ngoài trời trong các hệ thống điện trung thế 35kV.

Theo thông số điều kiện môi trường của nhà sản xuất, thiết bị có thể làm việc trong phạm vi:

• Nhiệt độ môi trường: -5°C đến +45°C.
• Nhiệt độ trung bình ngày không vượt quá 35°C.
• Độ cao lắp đặt: đến 1.500m.
• Độ ẩm tương đối lớn nhất: 100%.

Khi công trình có điều kiện môi trường nằm ngoài các giới hạn trên, người dùng nên trao đổi cụ thể với đơn vị cung cấp hoặc nhà sản xuất để lựa chọn cấu hình phù hợp.

Kết cấu thuận tiện cho lắp đặt

Theo tài liệu kỹ thuật, CPT35-1ZHxODx-1x được cố định thông qua 4 bulông tại 4 lỗ trên đế máy.

Các đầu ra của biến dòng và biến áp đo lường được bố trí liền với thân thiết bị, đồng thời được bảo vệ bởi hộp đấu dây có nắp che và vít kẹp chì.

Thiết kế này phù hợp với yêu cầu quản lý đầu đấu dây của thiết bị đo lường điện, đồng thời hỗ trợ công tác kiểm tra và quản lý trong quá trình khai thác.

Lưu ý quan trọng khi vận hành mạch thứ cấp CT

Đối với biến dòng điện, yêu cầu an toàn của mạch thứ cấp đặc biệt quan trọng.

Theo hướng dẫn trong catalogue CPT35-1ZHxODx-1x, để phòng ngừa nguy hiểm, mạch thứ cấp của máy biến dòng phải luôn được nối với phụ tải hoặc được ngắn mạch. Đồng thời, một đầu của cuộn thứ cấp CT phải được nối đất trong suốt quá trình vận hành.

Do đó, việc lắp đặt, đấu nối, kiểm tra và bảo trì thiết bị trung thế cần được thực hiện bởi nhân sự có chuyên môn điện phù hợp, tuân thủ thiết kế và quy trình an toàn của công trình.

Lưu ý về hiện tượng cộng hưởng sắt từ

Nhà sản xuất cũng đưa ra khuyến cáo đối với phần biến áp đo lường 1 pha liên quan đến hiện tượng cộng hưởng sắt từ – ferroresonance.

Hiện tượng này có thể xuất hiện do sự tương tác phức tạp giữa điện dung của hệ thống và điện cảm của máy biến điện áp, gây dao động điện áp và tần số, từ đó có nguy cơ dẫn đến quá nhiệt hoặc quá áp.

Catalogue khuyến cáo sử dụng cuộn bảo vệ “tam giác hở” và giải pháp chống cộng hưởng sắt từ phù hợp trong cấu hình ba pha sử dụng các máy biến áp đo lường 1 pha.

Việc thiết kế sơ đồ đấu nối và lựa chọn thiết bị chống cộng hưởng cần căn cứ vào sơ đồ điện thực tế và yêu cầu kỹ thuật của dự án.

Tiêu chuẩn sản xuất

Theo tài liệu kỹ thuật, dòng CPT35-1ZHxODx-1x được thiết kế và sản xuất phù hợp với:

IEC 61869-4 và TCVN 11845-4.

Đây là thông tin quan trọng cần xem xét trong quá trình lập hồ sơ kỹ thuật, lựa chọn thiết bị và đối chiếu yêu cầu của dự án.

Ứng dụng của CPT35-1ZHxODx-1x

Với cấu hình CT và PT kết hợp, thiết kế 1 pha, cấp điện áp 35kV và khả năng lắp đặt ngoài trời, CPT35-1ZHxODx-1x có thể được xem xét cho các hệ thống cần thu nhận đồng thời tín hiệu dòng điện và điện áp phục vụ đo lường.

Thiết bị phù hợp để nghiên cứu lựa chọn cho các hệ thống điện trung thế, trạm điện, hệ thống phân phối điện và các công trình điện có yêu cầu sử dụng biến dòng – biến áp đo lường kết hợp ngoài trời.

Cấu hình thực tế cần được lựa chọn dựa trên điện áp hệ thống, dòng sơ cấp, tỷ số CT/PT, cấp chính xác, phụ tải VA, sơ đồ đấu nối và yêu cầu kỹ thuật của từng dự án.

Khi chọn CPT35-1ZHxODx-1x cần cung cấp thông tin gì?

Để lựa chọn đúng cấu hình biến dòng, biến áp đo lường kết hợp 35kV, khách hàng nên xác định trước một số thông tin như điện áp hệ thống, dòng điện sơ cấp yêu cầu, dòng thứ cấp 1A hay 5A, tỷ số biến áp, số tỷ số CT, cấp chính xác, công suất phụ tải và yêu cầu cuộn bảo vệ PT.

Việc cung cấp đầy đủ các thông số ngay từ đầu giúp quá trình đối chiếu model và cấu hình kỹ thuật thuận tiện hơn, hạn chế tình trạng lựa chọn thiết bị không phù hợp với hồ sơ thiết kế.
