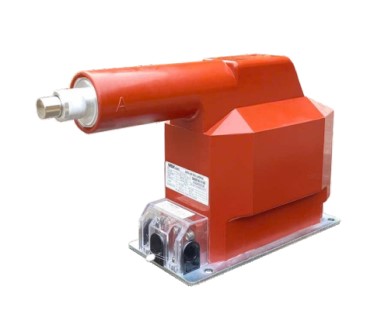

Biến điện áp trung thế 1 pha trong nhà 3-17,5kV PT10-1ZHIXX EM6A14 (cầu chì)

Tổng quan về biến điện áp PT10-1ZHIXX EM6A14

Biến điện áp, thường được gọi là Potential Transformer – PT hoặc Voltage Transformer – VT, là thiết bị biến đổi điện áp ở phía trung thế xuống mức điện áp thứ cấp phù hợp để đưa tới thiết bị đo lường, công tơ, đồng hồ hoặc hệ thống bảo vệ.

Đối với PT10-1ZHIXX, nhà sản xuất thiết kế thiết bị theo cấu trúc 1 pha, 1 sứ, lắp đặt trong nhà và cách điện bằng epoxy. Theo tài liệu EM6A14.07-2025, máy có thể được chế tạo với một hoặc hai tỷ số biến đổi. Việc thay đổi tỷ số được thực hiện thông qua đấu nối phía thứ cấp. Thiết bị có thể có từ một đến hai cuộn dây thứ cấp phục vụ mục đích đo lường hoặc bảo vệ.

Đây là đặc điểm quan trọng đối với các công trình cần lựa chọn cấu hình PT phù hợp với sơ đồ đo đếm và bảo vệ cụ thể thay vì sử dụng một cấu hình cố định.

Thông số kỹ thuật nổi bật của PT10-1ZHIXX EM6A14

Dựa trên catalogue EM6A14.07-2025 do nhà sản xuất công bố, một số thông tin kỹ thuật đáng chú ý của dòng sản phẩm gồm:

Catalogue hiện hành nêu các cấp điện áp 3; 7,2 và 12 kV; vì vậy khi đặt hàng cho một cấp điện áp hệ thống cụ thể trong dải ứng dụng 3–17,5kV, người dùng nên xác nhận chính xác điện áp sơ cấp, cấp cách điện và mã cấu hình với đơn vị cung cấp trước khi chốt thiết bị.

Kết cấu đúc epoxy – ưu điểm của PT10-1ZHIXX

Một trong những đặc trưng nổi bật của biến điện áp PT10-1ZHIXX là phần cách điện được đúc chân không bằng hệ nhựa epoxy Huntsman. Theo catalogue, vật liệu này được lựa chọn nhờ các đặc tính cơ và điện tốt, khả năng chịu thay đổi nhiệt độ đột ngột và chịu tác động của điện áp đánh thủng trong thời gian dài.

Kết cấu đúc epoxy đặc biệt phù hợp với thiết bị trung thế sử dụng trong nhà bởi thiết kế tương đối gọn, chắc chắn và thuận tiện khi bố trí trong tủ điện.

Phần chân đế của PT được chế tạo bằng thép mạ kẽm. Thân máy có thể được cố định thông qua bốn bulông tại bốn lỗ trên chân đế. Nhà sản xuất cũng cho biết kết cấu này cho phép thiết bị lắp ở nhiều vị trí và có khả năng làm việc trong môi trường có độ ẩm cao theo điều kiện quy định.

Tích hợp cầu chì – điểm đáng chú ý của phiên bản EM6A14

Khác với một số cấu hình PT thông thường, PT10-1ZHIXX EM6A14 được thiết kế để tích hợp cầu chì ngay trên thiết bị.

Bản vẽ kỹ thuật của EM6A14 thể hiện cầu chì có chiều dài khoảng 195 mm và các mức dòng được thể hiện gồm 1A, 2A, 3A và 6,3A. Catalogue nêu thiết kế lắp cầu chì theo IEC 60282-1.

Việc lựa chọn cầu chì không nên chỉ dựa vào dòng định mức đơn thuần. Cần căn cứ vào sơ đồ điện, thông số PT, điện áp hệ thống và yêu cầu phối hợp bảo vệ của công trình. Đây là yếu tố nên được kỹ sư hoặc đơn vị thiết kế xác nhận trước khi đặt hàng.

Hỗ trợ nhiều cấu hình đo lường và bảo vệ

Một ưu điểm khác của dòng PTx-1ZHIxx là khả năng đáp ứng nhiều sơ đồ thứ cấp.

Theo tài liệu kỹ thuật, sản phẩm có thể được thiết kế với 1 tỷ số hoặc 2 tỷ số. Đồng thời, PT có thể sử dụng từ một đến hai cuộn thứ cấp. Các cuộn này có thể phục vụ đo lường hoặc bảo vệ tùy cấu hình.

Bản vẽ của nhà sản xuất minh họa nhiều dạng sơ đồ đấu nối như loại một tỷ số, loại hai tỷ số, loại có cuộn bảo vệ và loại có hai cuộn đo lường/hai cuộn bảo vệ. Vì vậy, khi lựa chọn PT10-1ZHIXX, cần xác định ngay từ đầu các thông số như điện áp sơ cấp, điện áp thứ cấp, số tỷ số, số cuộn thứ cấp và chức năng của từng cuộn.

Điều kiện vận hành của PT10-1ZHIXX

Theo EM6A14.07-2025, thiết bị được thiết kế cho điều kiện môi trường với nhiệt độ từ -5°C đến 45°C, độ cao lắp đặt không vượt quá 1.500 m và độ ẩm tương đối trung bình trong khoảng 24 giờ không vượt quá 95%.

Các thông số môi trường này rất quan trọng khi lựa chọn thiết bị cho công trình. Nếu vị trí lắp đặt có độ cao lớn hơn, nhiệt độ hoặc độ ẩm nằm ngoài giới hạn tiêu chuẩn, khách hàng nên trao đổi trước với đơn vị cung cấp hoặc nhà sản xuất để xác nhận khả năng đáp ứng.

Tiêu chuẩn thiết kế và sản xuất

Theo catalogue chính thức, dòng PTx-1ZHIxx được thiết kế và sản xuất tham chiếu các tiêu chuẩn gồm IEC 60044-2, IEC 61869-1, IEC 61869-3, TCVN 7697-2, TCVN 11845-1 và TCVN 11845-3.

Việc công bố rõ tiêu chuẩn áp dụng là một yếu tố cần quan tâm khi lựa chọn biến điện áp cho hồ sơ thiết kế, nghiệm thu hoặc dự án điện công nghiệp. Tuy nhiên, với từng dự án, người mua vẫn nên đối chiếu phiên bản catalogue, hồ sơ kỹ thuật và yêu cầu của chủ đầu tư tại thời điểm đặt hàng.

Ứng dụng của biến điện áp trung thế PT10-1ZHIXX

Với đặc điểm 1 pha, 1 sứ, đúc epoxy và lắp đặt trong nhà, biến điện áp trung thế PT10-1ZHIXX EM6A14 phù hợp với nhiều hệ thống như tủ điện trung thế, trạm phân phối điện, hệ thống đo lường điện áp, hệ thống đo đếm điện năng và mạch tín hiệu phục vụ bảo vệ.

Trong thực tế, PT đóng vai trò trung gian giữa điện áp của lưới trung thế và các thiết bị phía thứ cấp. Vì vậy, lựa chọn đúng tỷ số biến đổi, điện áp thứ cấp, cấp chính xác và dung lượng tải là yếu tố quan trọng để hệ thống đo lường và bảo vệ hoạt động đúng thiết kế.
